SW3566 140W雙口快充SOC方案

隨著USB-C快充技術的普及，手機、電腦、平板、無人機等移動智能終端設備都已統一實現了PD快充?？斐鋮f(xié)議也從前幾年的PD3.0時代步入更高功率的PD3.1時代。智融科技作為多口協議市場主力軍，重磅推出支持PD3.1 140W雙口快充SOC新品SW3566。智融科技深耕SOC數模混合技術，多口充產品線已形成系列家族，滿足您從PD3.0到PD3.1，從單口到多口，從小功率到大功率全方位需求，設計靈活，隨心組合！

140W應用方案

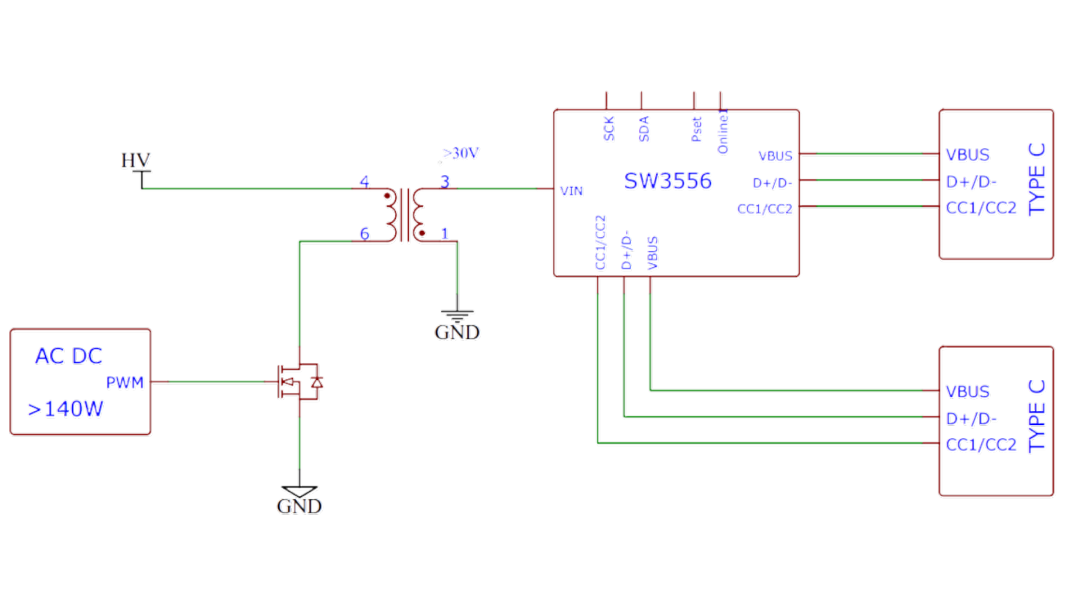

應用框圖(1) 單芯片雙C口輸出 應用框圖(1) 單芯片雙C口輸出.png

TYPE C1	TYPE C2
140W	-
-	140W
15W	15W
??"-"表示未插入設備?

單芯片雙C口輸出，單口支持快充最大140W（28V5A）輸出。雙口同時輸出時，支持5V輸出。

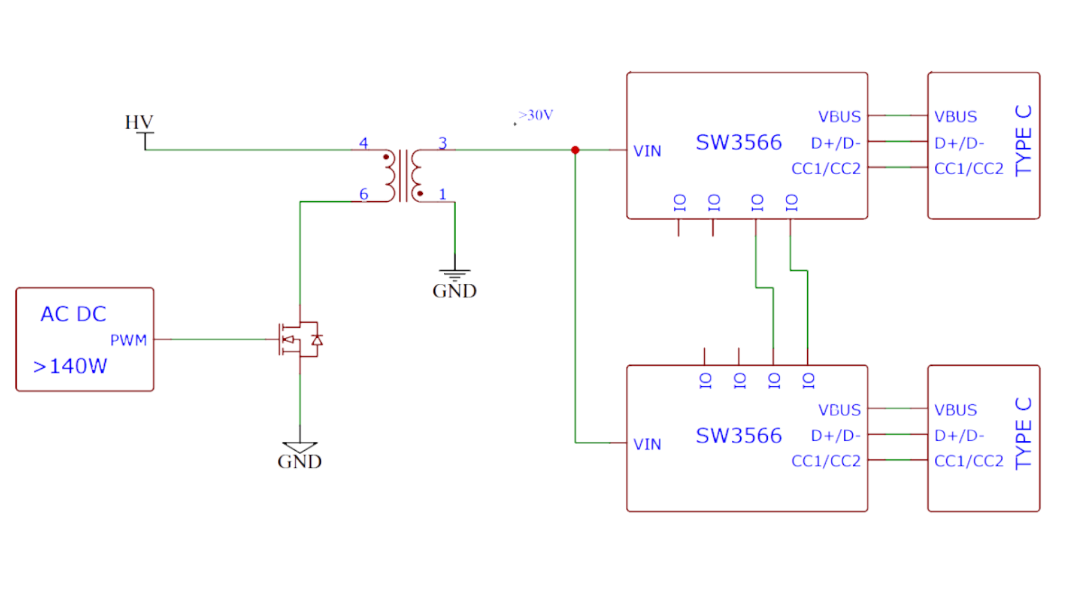

SW3566應用框圖(2) 雙芯片雙C口輸出

SW3566應用框圖(2) 雙芯片雙C口輸出.png

TYPE C1	TYPE C2
140W	-
-	140W
60W	60W
??"-"表示未插入設備?

雙芯片雙C口輸出，單口支持快充最大140W（28V 5A）輸出。雙口同時輸出時，雙口同時工作雙口同時支持快充輸出，功率分配用戶可自行設定。

SW3566關鍵特性

集成了 7A 高效率同步降壓變換器，輸出功率高達140W（28V/5A）

快充協議全，兼容性好

外圍電路簡單，設計方便，EMI容易及具備完善的端口檢測機制

支持C+C/A+C/C+C 任意口快充，雙口獨立限流

支持溫度控制及具備OVP、UVP、OCP、OTP、OSP等多種保護機制

支持I2C通訊，可實現各種邏輯控制及功率切換

支持電阻設置輸出功率

支持雙芯片動態功率分配

耐高壓GPIO(32V) ，最多支持15個GPIO（8個可復用）

寄存器BUCK輸出電壓3-32V，輸出限流支持0.1-7.5A

第五代插拔技術

Flash空間較大

ADC范圍高

開關頻率支持500KHz

支持5路溫度檢測功能，為產品保駕護航

CV環路穩定

QFN-32(4mmx4mm) 封裝

工具與支持

智融科技提供產品設計工具和相關文件幫助用戶加快設計速度，SW3566已量產供貨，樣品及demo請咨詢各大代理商。
